Pompen en leidingsystemen kunnen ernstig beschadigen terwijl er op het eerste gezicht geen vast slijtmiddel aanwezig is. Een bekende oorzaak is cavitatie. Daarbij ontstaan in een vloeistof kleine dampbellen die verderop weer instorten. Die implosies kunnen zeer lokale drukpieken veroorzaken en het oppervlak van een waaier, pomphuis of leiding steeds opnieuw belasten.
Na verloop van tijd kan het materiaal een ruw, putvormig of ‘uitgevreten’ uiterlijk krijgen. Een passende slijtvaste coating kan in sommige situaties helpen om het oppervlak beter tegen deze belasting te beschermen, maar de oorzaak in het proces moet eveneens worden bekeken.
Hoe ontstaat cavitatie?
Een vloeistof kan lokaal gaan verdampen wanneer de druk sterk genoeg daalt. In een pomp gebeurt dat bijvoorbeeld in zones waar de vloeistof snel versnelt. Er ontstaan dan dampbellen. Wanneer de druk verderop weer stijgt, zijn die bellen niet stabiel en imploderen ze.
Het probleem zit niet in één grote implosie, maar in enorme aantallen kleine gebeurtenissen dicht bij het materiaaloppervlak. Iedere implosie levert een kleine impuls. Samen kunnen ze na duizenden of miljoenen cycli het oppervlak beschadigen.
Waar komt cavitatie vaak voor?

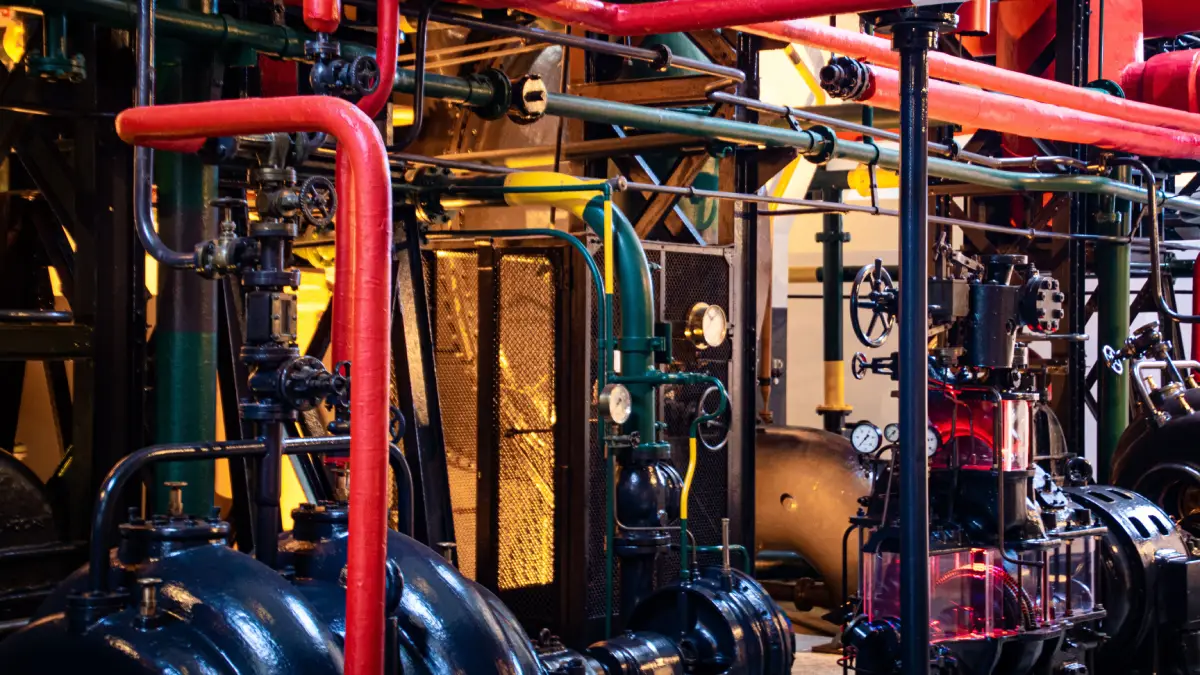

Pompen zijn het bekendste voorbeeld. Vooral waaiers, pomphuizen en gebieden waar de stroming sterk verandert kunnen worden getroffen. Ook in kleppen, vernauwingen, turbines en sommige leidingsystemen kan cavitatie optreden wanneer lokale drukverschillen groot genoeg zijn.
De exacte locatie van schade geeft soms aanwijzingen over de stroming en oorzaak. Daarom is het nuttig om niet alleen het beschadigde onderdeel te bekijken, maar ook de procescondities en hydraulische situatie.
Hoe ziet cavitatieschade eruit?
Cavitatie kan leiden tot kleine putjes die zich steeds verder ontwikkelen. Het oppervlak wordt ruw en materiaal kan plaatselijk verdwijnen. Bij vergevorderde schade ontstaan duidelijke kraters of uitgeholde zones. Dit lijkt soms op erosie door vaste deeltjes, maar de oorzaak is anders.
Een onderscheid tussen cavitatie, erosie en corrosie is belangrijk omdat iedere faalwijze een andere oplossing kan vragen. In veel installaties werken meerdere mechanismen tegelijk, bijvoorbeeld cavitatie in combinatie met corrosief proceswater.
Cavitatie versus erosie
Bij erosie wordt materiaal afgesleten door stroming, deeltjes of druppelimpact. Bij cavitatie ontstaat de mechanische belasting door het imploderen van dampbellen. Beide kunnen een vergelijkbaar ruw schadebeeld geven en beide worden sterker bij hoge stromingssnelheid.
De keuze van reparatiecoating moet daarom gebaseerd zijn op de dominante belasting. Een zeer hard systeem is niet automatisch het beste wanneer de belasting vooral uit herhaalde impact bestaat; taaiheid en hechting kunnen minstens zo belangrijk zijn.
Kan coating cavitatie voorkomen?
Een coating verandert de hydraulische oorzaak niet. Wanneer een pomp verkeerd wordt bedreven of wanneer onvoldoende zuigdruk beschikbaar is, kan cavitatie blijven optreden. Coating kan wel een extra beschermlaag vormen die beter bestand is tegen impact en erosieve belasting dan het onbehandelde basismateriaal.
De meest duurzame aanpak combineert daarom procesverbetering met materiaalbescherming. Eerst wordt bekeken of de cavitatie kan worden verminderd en vervolgens hoe het oppervlak het beste kan worden beschermd.
Pomphuis coaten na cavitatieschade
Bij lokale schade kan het oppervlak eerst worden gerepareerd en opnieuw op vorm worden gebracht. Daarna kan een slijt- en erosiebestendige coating worden aangebracht. Dit wordt onder andere toegepast bij pomphuizen en waaiers waar materiaalverlies de efficiëntie en levensduur beïnvloedt.
Voor een goede reparatie moet los en beschadigd materiaal worden verwijderd. Het reparatiesysteem moet voldoende hechting hebben en bestand zijn tegen de combinatie van vloeistof, temperatuur, chemie en mechanische belasting.
De invloed van oppervlaktevoorbehandeling
Een slijtvaste coating krijgt tijdens bedrijf hoge belasting. Daardoor is sterke hechting essentieel. Roest, oude coating, gladde zones en verontreiniging moeten worden verwijderd en een geschikt oppervlakteprofiel moet worden gemaakt.
Bij complexe geometrie zoals een waaier is gelijkmatige voorbereiding lastiger dan op een vlakke plaat. Randen en moeilijk bereikbare zones vragen extra aandacht tijdens zowel reparatie als coatingapplicatie.
Cavitatie en corrosie samen
Wanneer de vloeistof corrosief is, kan cavitatie de beschermende oxide- of coatinglaag telkens beschadigen. Het verse metaal wordt vervolgens opnieuw chemisch aangetast. Hierdoor kan materiaalverlies sneller verlopen dan door cavitatie of corrosie afzonderlijk.
Bij zo’n combinatie moet een coatingsysteem zowel mechanische als chemische resistentie bieden. Soms is daarom een systeem nodig dat verder gaat dan een standaard slijtvaste coating.
Welke procesfactoren zijn relevant?
Zuigdruk, vloeistoftemperatuur, toerental, stromingssnelheid en weerstand in het leidingwerk hebben invloed op cavitatie. Ook wijzigingen in productie kunnen een bestaande pomp buiten het oorspronkelijke werkpunt brengen. Een schadeprobleem dat pas na een proceswijziging ontstaat, kan daardoor een duidelijke relatie met bedrijfscondities hebben.
Bij onderzoek naar schade is het nuttig om onderhouds- en procesdata te vergelijken met het moment waarop problemen zichtbaar werden.
Repareren of onderdeel vervangen?
Lokale herstelcoatings kunnen levensduur verlengen, maar niet ieder onderdeel is economisch zinvol te repareren. Bij zeer diep materiaalverlies, scheuren of grote geometrische vervorming kan vervanging beter zijn. Ook de kritikaliteit van de pomp speelt mee.
De keuze moet worden gemaakt op basis van resterende conditie, verwachte levensduur, stilstand en de mogelijkheid om de oorzaak van cavitatie te verminderen.
Welke coating past bij cavitatie?
Er bestaat geen universele ‘cavitatiecoating’. De juiste keuze hangt af van impact, erosie, temperatuur, medium en ondergrond. Sommige systemen zijn zeer slijtvast, andere combineren hardheid met taaiheid. Ook laagdikte en geometrie van het onderdeel spelen mee.
In2Coating kan adviseren over slijtvaste coatings voor pompen en pomphuizen en beoordelen welke eigenschappen voor de specifieke belasting relevant zijn.
Cavitatieschade laten beoordelen?
Foto’s van het schadebeeld, informatie over pomp, medium, temperatuur en procescondities geven een goede eerste basis. Wanneer mogelijk helpt ook informatie over eerdere reparaties en de snelheid waarmee de schade terugkomt.
Wilt u bepalen of coatingherstel zinvol is? Vraag technisch advies of neem contact op met In2Coating om de toepassing te bespreken.
Praktische aandachtspunten bij wat is cavitatie?
In de praktijk is het verstandig om technische beslissingen niet uitsluitend op basis van één zichtbaar symptoom te nemen. Ondergrond, bedrijfscondities, eerdere reparaties en gewenste levensduur hangen met elkaar samen. Verzamel daarom vóór een keuze zoveel mogelijk informatie over materiaal, temperatuur, chemische belasting, bereikbaarheid en beschikbare stilstand. Dat maakt het eenvoudiger om verschillende opties technisch en economisch te vergelijken.
Leg daarnaast vast welk resultaat wordt verwacht. Een tijdelijke herstelmaatregel heeft een andere doelstelling dan een duurzame renovatie voor meerdere jaren. Door vooraf acceptatiecriteria en inspectiemomenten te bepalen, wordt duidelijker of de gekozen oplossing in de praktijk doet wat ervan wordt verwacht. In2Coating kan deze afweging ondersteunen met technisch advies.
Documentatie en opvolging
Bewaar productinformatie, foto’s van de uitgangssituatie, gegevens over voorbehandeling en relevante meetresultaten. Bij later onderhoud helpt deze documentatie om veranderingen te herkennen en sneller te bepalen welke onderdelen van de eerdere aanpak goed hebben gewerkt. Zeker bij kritische industriële toepassingen is die informatie vaak waardevoller dan alleen de naam van het gebruikte product.
Wanneer omstandigheden in het proces wijzigen, bijvoorbeeld door een hogere temperatuur, andere chemische stof of grotere productiecapaciteit, moet ook worden bekeken of de oorspronkelijke oplossing nog binnen de bedoelde belasting blijft. Een systeem dat jarenlang goed functioneerde kan door gewijzigde omstandigheden alsnog sneller verouderen.
Wanneer opnieuw beoordelen?
Een technische oplossing hoeft niet pas opnieuw te worden bekeken wanneer er zichtbare schade ontstaat. Ook een wijziging in productie, medium, reinigingsmethode, temperatuur of belasting kan reden zijn om te controleren of de oorspronkelijke uitgangspunten nog kloppen. Dat geldt vooral wanneer de installatie kritisch is voor productie of wanneer falen grote herstelkosten veroorzaakt.
Plan daarom na uitvoering een logisch controlemoment in en leg vast welke signalen aanleiding zijn voor nader onderzoek. Door onderhoud en inspectie aan de oorspronkelijke ontwerpkeuzes te koppelen, ontstaat een beter beeld van de werkelijke levensduur en kunnen toekomstige reparaties gerichter worden gepland.
Afstemming met uitvoering en onderhoud
Tot slot is het belangrijk dat advies, materiaalkeuze en uitvoering op elkaar aansluiten. Een technisch geschikt product kan alsnog onvoldoende presteren wanneer bereikbaarheid, planning of voorbereiding tijdens de uitvoering afwijkt van de uitgangspunten. Bespreek daarom vooraf wie verantwoordelijk is voor voorbereiding, applicatie, controle en vrijgave van het systeem.
Neem ook het toekomstige onderhoud mee. Door na oplevering een referentie vast te leggen en periodiek dezelfde kritische zones te bekijken, kunnen veranderingen eerder worden herkend. Dat helpt om onderhoud te plannen voordat lokale schade uitgroeit tot een grotere reparatie of onverwachte stilstand.
